Transformer

Transformer 是現在 LLM 的基礎架構，有許多 Youtuber 或是文章都有詳細的介紹。這篇主要紀錄 Q, K & V 矩陣中容易不懂的地方，抱括來源、運算過程等等。

Dimensions

首先我們要先清楚知道在這些矩陣中有哪些維度。

name	description
n_vocab ($V$)	vocab size (字典共有多少字)
n_embed ($d$)	embedding size (字經過 embed 之後有多少維度)
n_L ($L$)	length of sequence input (輸入有多少字)

在真正實作時， $L$ 會是有多少 token，我們先假設現在一個字就是一個 token。

Matrix 整理

Weight Matrices

Name	Shape	Used In	Description
$W_E$	$\mathbb{R}^{V \times d}$	Embedding layer	Maps input token IDs to dense vectors (word embeddings).
$W_Q$	$\mathbb{R}^{d \times d}$	Self-attention	Projects hidden state to Query vectors.
$W_K$	$\mathbb{R}^{d \times d}$	Self-attention	Projects hidden state to Key vectors.
$W_V$	$\mathbb{R}^{d \times d}$	Self-attention	Projects hidden state to Value vectors.
$W_U$	$\mathbb{R}^{d \times V}$	Output layer	Maps final hidden state to vocabulary logits. Often $W_U = W_E^\top$.

Single Head Attention

Input

先預設一個字就是一個 token，輸入 "I love to" 之後，會先經過 embed 變成三個向量 i.e. $L = 3$。這裡先標記成 $E_1$, $E_2$ & $E_3$。實際矩陣會長得像這樣：

$X = \begin{bmatrix} \vec{E_1} \\ \vec{E_2} \\ \vec{E_3} \end{bmatrix} \in \mathbb{R}^{3 \times d}$

這個 Input Embedding Matrix $X$ 我們會拿著它去算出 Q, K & V 矩陣。 $X W_Q = Q$ 實際運作如下：

$\begin{bmatrix} \vec{E_1} \\ \vec{E_2} \\ \vec{E_3} \end{bmatrix}_{3 \times d} \begin{bmatrix} W_Q \end{bmatrix}_{d \times d} = \begin{bmatrix} Q \end{bmatrix}_{3 \times d}$

至於 K 和 V 都是同樣的道理，只是 weight matrix 裡面實際的 weight 有所不同。

Attention

$$Z = \text{Attention}(Q, K, V) = \text{softmax}(\frac{QK^\top}{\sqrt{d_k}})V$$

實際上計算時，softmax 與 $\frac{1}{\sqrt{d_k}}$ 並不影響 dimension 這裡先不解釋。

$Q = \begin{bmatrix} q_{11} & \cdots & q_{1d} \\ q_{21} & \cdots & q_{2d} \\ q_{31} & \cdots & q_{3d} \\ \end{bmatrix} ,K^\top = \begin{bmatrix} k_{11} & k_{21} & k_{31} \\ \vdots & \vdots & \vdots \\ k_{1d} & k_{2d} & k_{3d} \\ \end{bmatrix}$

$QK^\top$ 的 output 意思是字與字之間的相關程度。

$\begin{array}{lc} \begin{array}{r} I \\ love \\ to \\ \end{array} \begin{bmatrix} q_{11} & \cdots & q_{1d} \\ q_{21} & \cdots & q_{2d} \\ q_{31} & \cdots & q_{3d} \end{bmatrix} \end{array} \times \begin{bmatrix} k_{11} & k_{21} & k_{31} \\ \vdots & \vdots & \vdots \\ k_{1d} & k_{2d} & k_{3d} \\ \end{bmatrix} = \begin{bmatrix} a_{11} & a_{12} & a_{13} \\ a_{21} & a_{22} & a_{23} \\ a_{31} & a_{32} & a_{33} \\ \end{bmatrix}$

在新的 $\mathbb{R} = 3 \times 3$ 的矩陣中，以 $a_{12}$ 舉例，它代表 "I" 與 "love" 的關係程度。數字越大，代表這兩個字的關係程度越高。

$(QK^\top)V = \begin{bmatrix} a_{11} & a_{12} & a_{13} \\ a_{21} & a_{22} & a_{23} \\ a_{31} & a_{32} & a_{33} \\ \end{bmatrix} \begin{bmatrix} v_{11} & \cdots & v_{1d} \\ v_{21} & \cdots & v_{2d} \\ v_{31} & \cdots & v_{3d} \\ \end{bmatrix} = \begin{bmatrix} z_{11} & \cdots & z_{1d} \\ z_{21} & \cdots & z_{2d} \\ z_{31} & \cdots & z_{3d} \\ \end{bmatrix} = \begin{bmatrix} \vec{Z_1} \\ \vec{Z_2} \\ \vec{Z_3} \\ \end{bmatrix} = Z$

這個 $Z$ 就是最後的 output。如此，所有 $Z$ 向量就包含了所有上下文的資訊。實際運作時，會再加上 masking，使得 $Z_1$ 包含 "I" 的資訊，$Z_2$ 包含 "I love" 的資訊，$Z_3$ 包含 "I love to" 的資訊。

Predicting

在 pretrain 時，還有一個 weight matrix - $W_U \in \mathbb{R}^{d \times V}$ ，會用來預測下一個 token。

$\text{logits} = \vec{Z_{-1}} W_U$

更仔細點說：

$\begin{bmatrix} z_{31} & z_{32} & \cdots & z_{3d} \end{bmatrix} \begin{bmatrix} u_{11} & \cdots & u_{1d} \\ \vdots & \ddots & \vdots \\ u_{V1} & \cdots & u_{Vd} \\ \end{bmatrix} = \begin{bmatrix} v_1 \\ \vdots \\ v_V \\ \end{bmatrix}$

其中 $v_1$ 代表 token 編號為 1 的機率，$v_2$ 代表 token 編號為 2 的機率，以此類推。 Model 會根據這些機率來預測下一個 token。

Multi Head Attention

進入 Multi Head Attention 之前，先來看看 single head 中沒有用到的 weight matrix (*) 。

Weight Matrices

Name	Shape	Used In	Description
$W_E$	$\mathbb{R}^{V \times d}$	Embedding layer	Maps input token IDs to dense vectors (word embeddings).
*$W_Q$	$\mathbb{R}^{d \times d_q}$	Self-attention (each head)	Projects hidden state to Query vectors.
*$W_K$	$\mathbb{R}^{d \times d_k}$	Self-attention (each head)	Projects hidden state to Key vectors.
*$W_V$	$\mathbb{R}^{d \times d_v}$	Self-attention (each head)	Projects hidden state to Value vectors.
*$W_O$	$\mathbb{R}^{hd_v \times d}$	Multi-head attention	Combines concatenated head outputs into a unified vector (often $hd_v = d$).
$W_U$	$\mathbb{R}^{d \times V}$	Output layer	Maps final hidden state to vocabulary logits. Often $W_U = W_E^\top$.

通常 $d_q$, $d_v$ 和 $d_k$ 是一樣的，都是 $d_{head}$，也就是說如果 $d_q = d_k = d_v = d_{head} = \frac{d}{h}$ 其中 $h$ 就是 head 的數量。

Weigth Matrices in Multi Head

Multi head 的概念其實不難，就是把 Weight Matrices 分成 $h$ 個矩陣，希望可以抓到 token 之間不同面向的注意力。

先假設 $h = 5$ 那麼 $W_Q$ 就會從原本的 $\mathbb{R}^{d \times d}$ 變成 $\mathbb{R}^{d \times \frac{d}{5}}$。並且總共有 $h$ 個 $W_Q$。

原始的 $W_Q = \begin{bmatrix} w_{11} & \cdots & w_{1d} \\ \vdots & \ddots & \vdots \\ w_{d1} & \cdots & w_{dd} \\ \end{bmatrix}$

會變成

$\begin{bmatrix} w_{11} & \cdots & w_{1d} \\ \vdots & \ddots & \vdots \\ w_{d1} & \cdots & w_{d,\frac{d}{5}} \\ \end{bmatrix} \begin{bmatrix} w_{1,\frac{d}{5} + 1} & \cdots & w_{1,2 * \frac{d}{5}} \\ \vdots & \ddots & \vdots \\ w_{d,\frac{d}{5} + 1} & \cdots & w_{d,2 * \frac{d}{5}} \\ \end{bmatrix} \cdots$

並且每個 head 的 weight matrix 都是 $d \times \frac{d}{h}$ 的矩陣。

Q, K & V in Multi Head

在 multi head 中，所有的計算都是跟 single head 一樣，除了 matrices 的維度。

$$Q, K, V \in \mathbb{R}^{d \times \frac{d}{h}} \\ Z = (QK^\top)V \in \mathbb{R}^{L \times \frac{d}{h}}$$

接著把所有的 head 的 $Z_{i}$ 拼在一起就可以得到 $Z_{concat}$，$Z_{concat} \cdot Z_O$ 就是最後的 output $Z_{final}$。

$$Z_{final} = Z_{concat} \cdot W_O, \text{ where } W_O \in \mathbb{R}^{d \times d}$$

$Z_{final}$ 就是我們在 single head 中提到的 $Z$ 了。拿著這個 $Z$ 就可以預測下一個 token。

Feed Forward Layer

Feed Forward Layer (FFN) 就是在 Attention 做完之後，讓 $Z$ 在經過幾次 neural network。因為原始的 self-attention layer 其實只是 input 的線性組合，加入 FFN 可以增加整個 Language Model 的深度。

Name	Shape	Used In	Description
$W_E$	$\mathbb{R}^{V \times d}$	Embedding layer	Maps input token IDs to dense vectors (word embeddings).
$W_Q$	$\mathbb{R}^{d \times d_q}$	Self-attention (each head)	Projects hidden state to Query vectors.
$W_K$	$\mathbb{R}^{d \times d_k}$	Self-attention (each head)	Projects hidden state to Key vectors.
$W_V$	$\mathbb{R}^{d \times d_v}$	Self-attention (each head)	Projects hidden state to Value vectors.
$W_O$	$\mathbb{R}^{hd_v \times d}$	Multi-head attention	Combines concatenated head outputs into a unified vector (often $hd_v = d$).
*$W_1$	$\mathbb{R}^{d \times d_{\text{ff}}}$	Feedforward layer	First linear layer in the MLP (expands dimensionality).
*$W_2$	$\mathbb{R}^{d_{\text{ff}} \times d}$	Feedforward layer	Second linear layer in the MLP (compresses back to $d$).
$W_U$	$\mathbb{R}^{d \times V}$	Output layer	Maps final hidden state to vocabulary logits. Often $W_U = W_E^\top$.

FFN 會被 appied 在 self-attention 之後：

Input -> Self-attention -> Add & Norm -> Feedforward -> Add & Norm -> Next Layer ...

先假設我們 Multi Head 的結論 $Z_{final}$ 還不是最後解，將 $Z_{final}$ 視為 $Z_{attn}$，接著 $Z_{attn}$ 會經過 FFN。

$Z_{final} = \text{FFN}(Z_{attn}), \text{ where } Z_{final} \in \mathbb{R}^{L \times d}, Z_{attn} \in \mathbb{R}^{L \times d}$

Layer Example

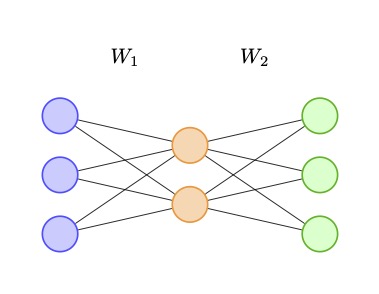

假設我們的 FFN 有兩層，分別為 $W_1$ & $W_2$。那麼：

$\begin{bmatrix}Z_{attn}\end{bmatrix}_{L \times d} \times \begin{bmatrix}W_1\end{bmatrix}_{d \times d_{ff}} = \begin{bmatrix}Z_{ff}\end{bmatrix}_{L \times d_{ff}}$

$Z_{ff}$ 代表中間的 hidden state。接著再經過：

$\begin{bmatrix}Z_{ff}\end{bmatrix}_{L \times d_{ff}} \times \begin{bmatrix}W_2\end{bmatrix}_{d_{ff} \times d} = \begin{bmatrix}Z_{final}\end{bmatrix}_{L \times d}$

就會得到 $Z_{final}$，即可預測下一個 token。

Dimension of Hidden Layer

Hidden Layer 的維度其實不是一個定值，只要經過所有 layer 後，維度與 $W_U$ 對上，並且可以算出 next token 即可。只是大部分 $W_O$ 都是 $W_E^\top$ 因此會希望 FFN 的輸出維度 $\in \mathbb{R}^{L \times d}$ 也就是維度跟進入 FFN 之前一樣（ i.e. 經過 FFN 維度不變就對了）

複習 predict next token：

$\begin{bmatrix} Z_{final} \end{bmatrix}_{L \times d} \times \begin{bmatrix} W_U \end{bmatrix}_{d \times V} = \begin{bmatrix} v_1 \\ v_2 \\ \vdots \\ v_V \end{bmatrix}$

如上：希望 $Z_{attn}$ 轉為 $Z_{final}$ 之後維度保持一致。這也是為什麼 $W_1 \in \mathbb{R}^{d \times d_{ff}}$ 而 $W_2 \in \mathbb{R}^{d_{ff} \times d}$：

$\begin{bmatrix}W_1\end{bmatrix}_{d \times d_{ff}} \times \begin{bmatrix}W_2\end{bmatrix}_{d_{ff} \times d} = \begin{bmatrix}W_{ff}\end{bmatrix}_{d \times d}$

可以確保進入 FFN 後維度不變。
